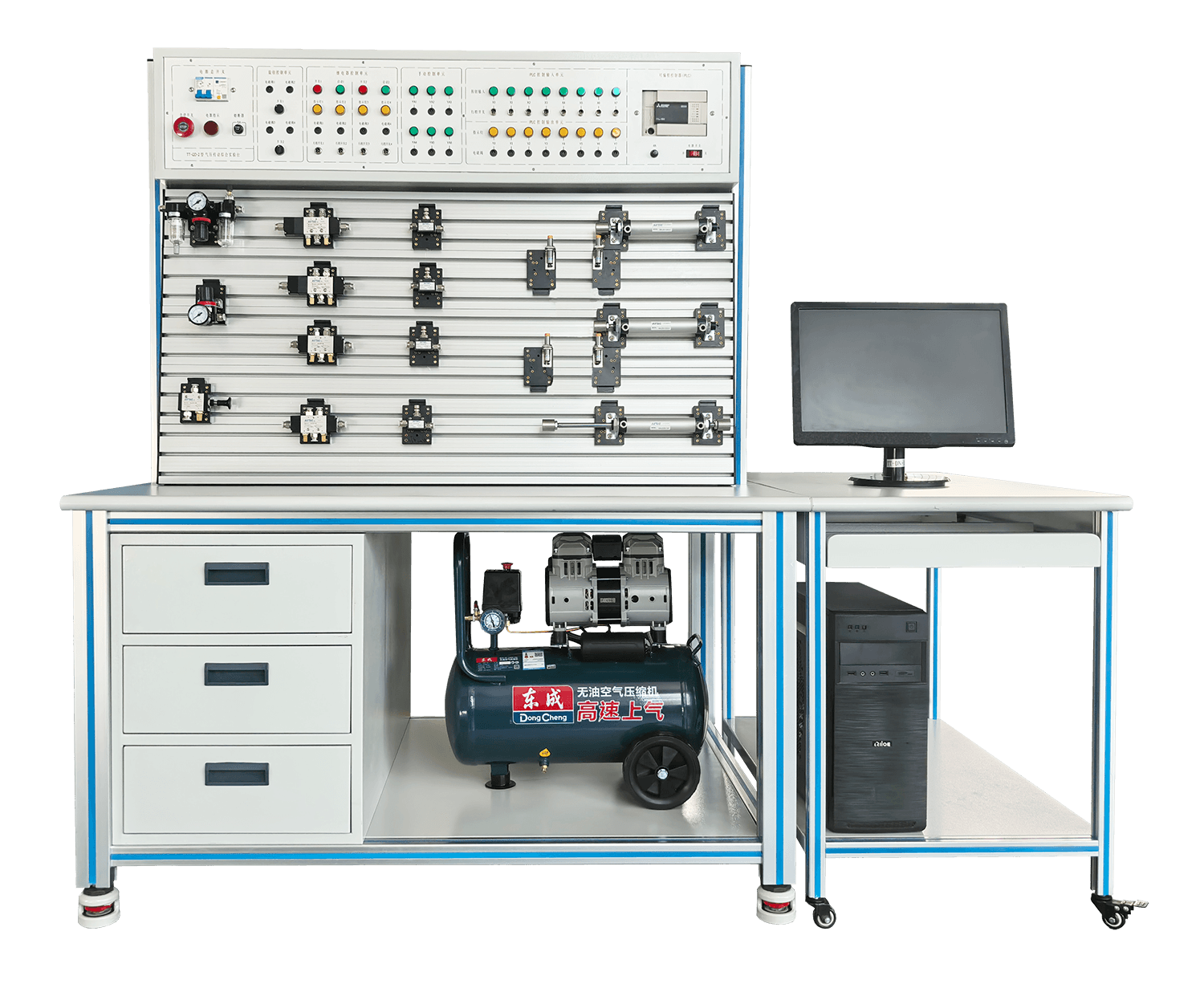

TT-QD-2型 气压传动综合实验台

• TT-QD-2型 气压传动综合实验台


售价：42000元

一、总体要求

1.输入电源：三相五线380V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)海拔＜4000m

3.外形尺寸：≥1300×900×1550mm

4.装置容量：＜1.5KVA

5.该实训台应采用双面设计，可以2个同学同时进行实训，电源独立，互不干扰。

6.气动元件均配有过渡底板，可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。

7.气源采用静音空气压缩机提供，具有噪声低的特点，气体无油无味，清洁干燥，提供了一个安静的实验室环境。

8.带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。

二、设备配置要求

1.实训装置结构

(1)实训装置整体结构：上侧为电源控制单元及PLC单元，其下方为不小于宽120mm、厚20mm、长1150mm带T型槽的工业用铝合金面板并带有一定倾斜角度组合成气动元件放置区。

(2)桌子台面板：材料符合环保要求为防火、防水、耐磨高密度板，台面厚度≥25mm；桌面板下设支撑铝型材框架，截面尺寸为40x40mm，承受力不小于300Kg。

(3)主体框架：控制屏框架采用≥40*40mm工业铝型材，桌脚采用≥60*60mm工业铝型材，四面带槽，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。

(4)实验桌面下方设有6个大抽屉，静电喷塑烤漆工艺，用于放置模块、工具箱等。
